本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车发电厂机柜高低压配开关箱的角色： 1、合理合法的计算电量。 2、利于对线路的开闭控制。 3、有较高的安会预防等级分类，能抽象思维的体现 电路板的导通阶段。

项目名称：656KW汽油来发高压电空调机组单机配电箱主要元件明细清单
供配电盘重点器件请单
序号顺序	标题	款式外形尺寸	企业	次数	厂商
1	塑壳真空断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电量机柜设定器	HGM6110	只	1	众智
3	来发三相异步电机速比有效整流器	C2002	只	1	孚创
4	整流电源开关版块	DC24V	只	1	众智
5	大中型期间继电气	HH54P    DC24V	只	2	正泰
6	小形中心继电器电路图广西顶博发电机组制造	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

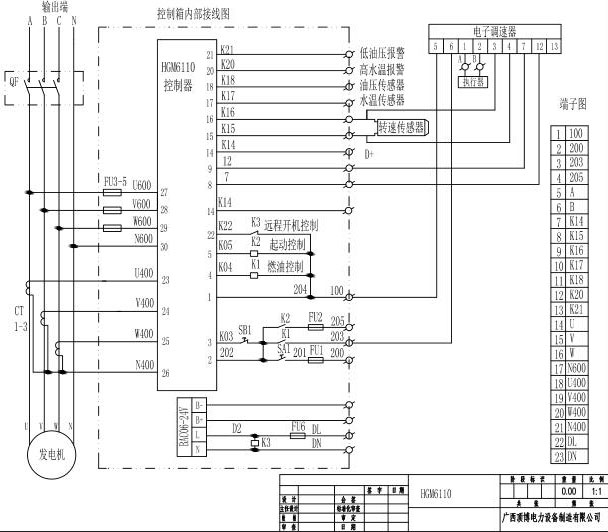

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.ddhpf.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
