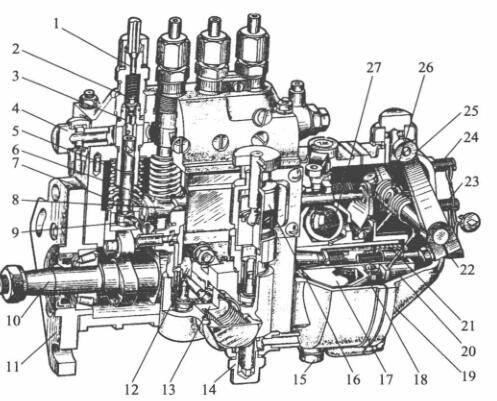

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

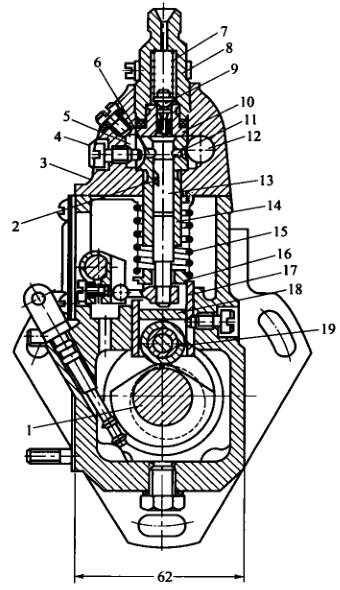

   I号喷油泵的分泵构造图

1-进行高压软管连接头; 2-有油阀; 3-有油阀块; 4,14-进油螺丝钉; 5-套简; 6-液压泵; 7-液压泵板弹簧片片; 8-油门拉杠;  9-上下修改臂; 10-轴承轴; 11-不变接盘; 12-石油管道管线泵剪力轮; 13-石油管道管线泵; 15-放油螺塞; 16-手油阀;  17-驱动程序盘; 18-从动盘; 19-罩壳; 20-滑套; 21-校准板弹簧片片; 22-剩余油修改螺丝钉; 23-怠速限位开关开关螺丝钉; 24-飞速限位开关开关螺丝钉; 25-控速手柄; 26-控速板弹簧片片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体总体的注意功效是确保高压油泵开启了经常的确切性，就多缸重油机而言的，还可以确保各缸高压油泵经常的稳定性、完整性性。起确保帮助的脏器是滑轮下部分到调正混凝土垫块上立体的髙度H。当喷高压油泵凸轮轴轴传动轮齿与曲轴传动轮齿相较所在位置一些时，H越大，轴向柱塞泵停用进油孔的经常越快，高压油泵开启了经常也越快。于己，H越小，高压油泵开启了经常越卡顿。因要按照其的设计和实验来定适当的滑轮体事情髙度H，以确保高压油泵开启了经常的确切性。

1-气缸轴; 2-轴向液压泵泵斜槽; 3-泵盖; 4-精确定位内六角螺丝; 5-回油道; 6-回油孔; 7-冒油阀大压簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油高压闸阀; 11-进油孔; 12-进油道; 13-轴向液压泵泵; 14-轴向液压泵泵套简;  15一轴向液压泵泵大压簧; 16-大压簧座; 17-挺柱体:; 18-保护层垫块; 19-滚轴

  这对于多缸机，各分泵的H值应成正比。調整保护层混凝土垫块在喷真空泵原厂时均已调好，不能隨意相互交换。保护层混凝土垫块是用耐用材料加工成并举行热加工处理以增强密度，如此实用中不可有损坏。如很长时间段实用后有损坏较多，可换面实用。

  喷助力泵泵体分上下左右二个分，喷助力泵上体中用使用轴向液压泵泵偶件及脸上出油阀偶件，阴道中用使用凸轮轴轴、滑动体和输助力泵等。泵体前侧东部会开检视窗孔，尽可能檢查和修整喷油情况。下面有检视齿轮油面的检视孔。喷助力泵上体含有一只油道，与各轴向液压泵泵套筒上面的椭圆形油槽共通。椭圆形油槽则与轴向液压泵泵套筒上的进、回油孔共通。由输助力泵供来的底压油在进进气软管管线接头进油道中。油道中的柴油发动机密度发动机密度经济压力由装在回进气软管管线接头内的回油阀抑制，一请求确保在5～10kPa规模内。液压过低，在轴向液压泵泵向下时，柴油发动机密度发动机密度不可能讯速在进油孔进轴向液压泵泵上半部油腔。当油情况假如你而使液压身高时，过多的柴油发动机密度发动机密度会顶开回油阀流往柴油发动机密度发动机密度细滤器中。
