玉柴发电机维修：柴油机曲轴齿轮的安装

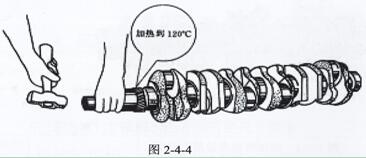

1．曲轴正时传动蜗轮蜗杆与曲轴小头端适用过渡协调一致协调一致，装时用电户磁光感应蒸汽电热处理供暖器（或其它的措施）将曲轴正时传动蜗轮蜗杆蒸汽热处理供暖到120 0C差不多，按照各个设备曲轴的区别追踪标记的标准，销钉追踪标记有：YC6105ZLQ、YC6108ZLQB、YC6L。属键追踪标记有：YC4110、YC4112、YC6105QC、YC6108QC。靠工服追踪标记的有YC6112机）更快将蒸汽热处理供暖后的曲齿装进曲轴小头端， 保障把传动蜗轮蜗杆压到台肩贴合机。如同2-4-4。

信息提示：曲轴在出广时，服务商已把曲轴传动轮齿轴装上曲轴，无专业级的工具软件，曲轴传动轮齿轴真的很难拆御过来，故换件时，曲轴及传动轮齿轴在一块换。日历提醒使用者：200两年多下大半年出广的前半部曲轴传动轮齿轴连接时不需键或销钉精准定位，而靠专业级的工具软件连接 保障。针对于通用类似这些曲轴的苹果机型，若显示配气质联用位再次发生变动时，先审核该曲轴传动轮齿轴是会出现否摇动。

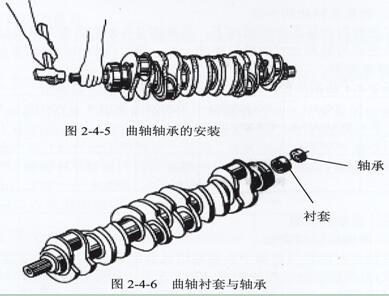

2．曲轴web后台孔轮毂滚动轴套及轮毂滚动轴套衬套的布置。只布置轮毂滚动轴套衬套的机有YC4110机。先布置轮毂滚动轴套衬套后加布置6205-2轮毂滚动轴套的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机轮毂滚动轴套布置在飞轮上。布置参看图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，玉柴发电机维修轴承及衬套时请按原机状态装复。

3．装卸曲轴的方式及关注法定程序。 (1) 装设备的进给承座轴瓦：新机轴瓦的重新安装时，让轴瓦本色标识应与设备的进给颈本色标识相等。通常的维修部不让实现这一下，但一定要以确保互相配合油隙在的规定的让范围。座孔单独表面上都有轴瓦产品定位槽，瓦唇与座孔槽对正。此外追求轴瓦油孔与座孔上油孔对正，参加图2-3-9 (对YC6L机，轴瓦座上都有油槽，故轴瓦油孔不存存孔对孔的事情。见图2-4-7)

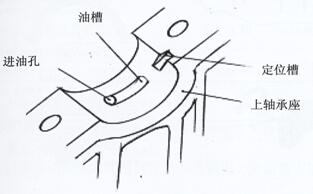

图2-4-7 YC6L机轴承座油槽

(2) 在各挡夹头承座上的油孔及轴瓦上加个适当柴油机油。(3) 吊运曲轴：就座轻放为准，在主轴轴承颈油孔及的表面加适当齿轮油，螺杆旋转曲轴无卡滞。    曲轴放上设备后可装上止推片。对YC6105、YC6108机止推片装然后档。对YC4108机装再者档，YC6M机装最后档。多种机器就行推瓦，YC6L机装在第一档，YC4110、YC4112装再者档，YC6112装五 档。止推片的正规装配：如图是2-4-8

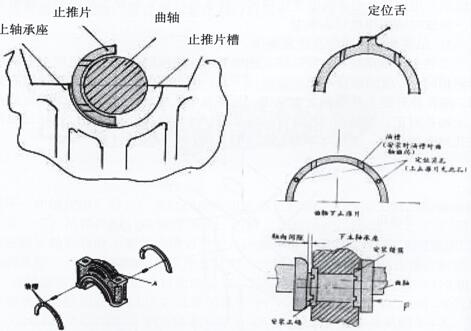

图2-4-8止推片的安装

 (4) 装的轴承盖下轴瓦，也对新机怎么安装时，轴颈上样色符号符号与轴瓦样色符号符号相对来说应。时候把下止推片装上轴盖起来。在瓦面加上有益健康液压油。(5) 装机床主轴轴承承盖参看图2-3-8的需要装设，合用铜锤敲不力。机床主轴轴承承盖高强螺栓螺牙上要加合适的柴油机油，合用手放任拧入几牙。用扭力超大板手分三回由正中间向两端防松螺丝。如图是2-4-9。

主意：每锁固一次性，用手掌甩动曲轴，应该游戏鼠标垫机灵，甚至应该查实主观原因没收违法所得理。各手机型号主轴电机承盖螺母锁固扭距如表下表表2-4-5各机种主要承盖螺栓螺母拧紧扭距

机种	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
力矩N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴轴上开距的进行检查，参看图2-4-8及图2-4-10，论文检测资料应适用表2-4-6 请求。

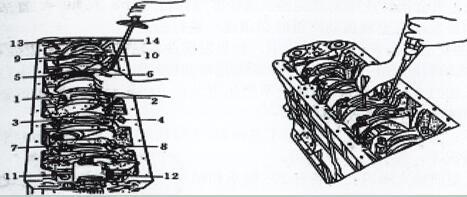

图2-4-9夹头承盖的锁紧螺栓                图2-4-10    曲轴心轴齿隙的诊断

表2-4-6各机器支承腐蚀痕迹

设备	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
轴径缝隙mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在全面检查全过程中，要是测得值为与表里明文规定值不一样较少，可选取有差异板厚为的止推片配试。划痕极限值应乘以0.4mm。 提升：判断载荷间距耗时好在首先次锁紧螺栓载荷后以后采取，能够有的问题便宜操作。
